一．直流叠加定理仿真

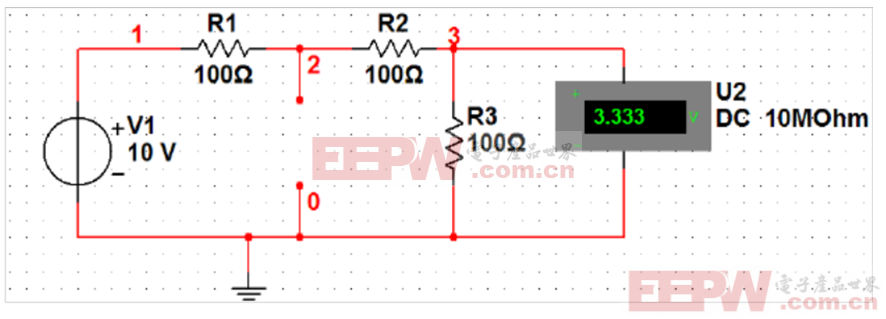

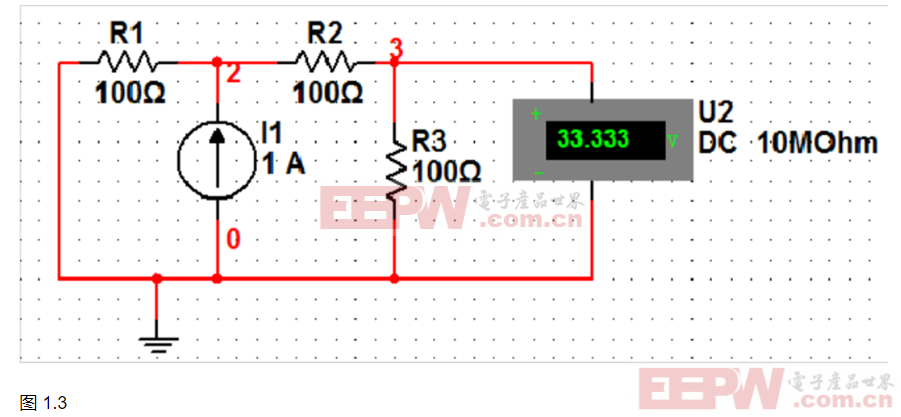

结果分析：从上面仿真结果可以看出， V1 和 I1 共同作用时 R3 两端的电压  为 36.666V；V1 和 I1 单独工作时 R3 两端的电压分别为 3.333V 和 33.333V，这两 个数值之和等于前者，符合叠加定理。

二．戴维南定理仿真

戴维南定理是指一个具有直流源的线性电路，不管它如何复杂，都可以用 一个电压源 UTH 与电阻 RTH 串联的简单电路来代替，就它们的性能而言，两者

是相同的。

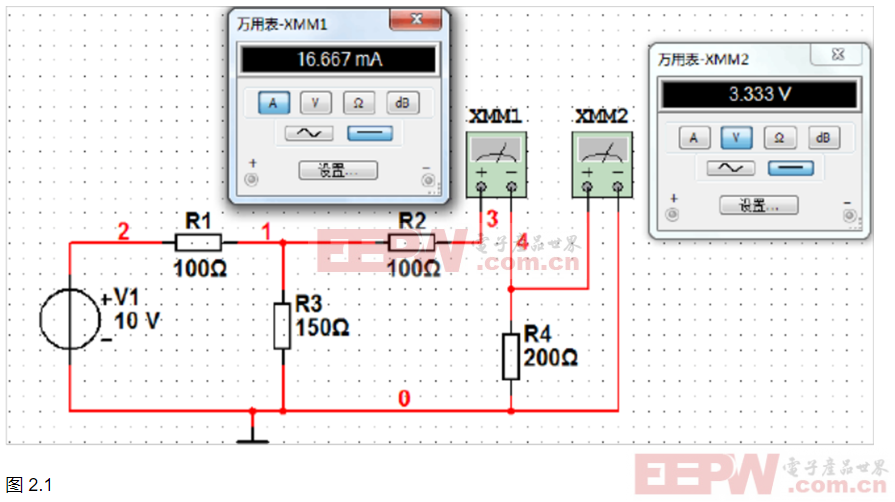

如上图 2.1 电路所示，可以看出在 XMM1 和 XMM2 的两个万用表的面板上 显示出电流和电压值为： IRL=16.667mA ，URL=3.333V。

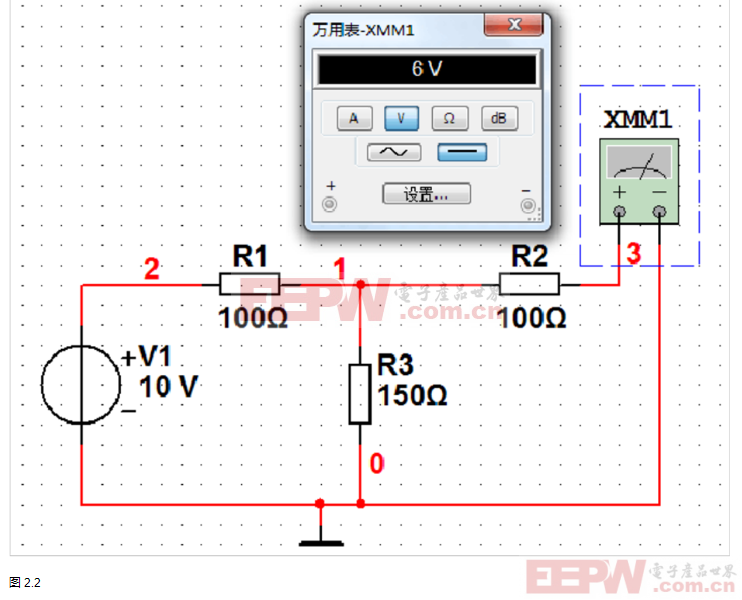

如上图 2.2 所示电路中断开负载 R4，用电压档测量原来 R4 两端的电压，记 该电压为 UTH，从万用表的面板上显示出来的电压为 UTH=6V。
